Описание

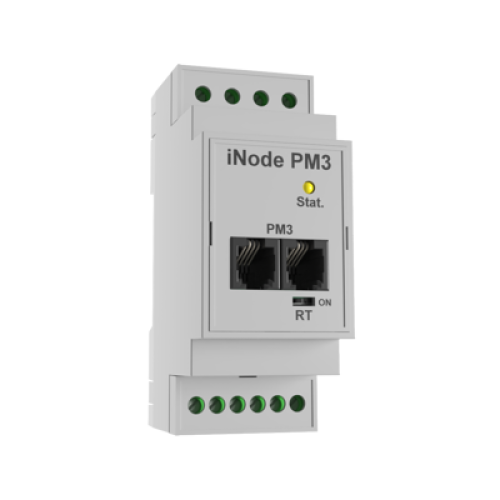

Модуль iNode-PM3 предназначен для удаленного контроля параметров однофазной/трехфазной сети переменного тока, в составе системы совместно с WEB/SNMP-устройством контроля параметров электропитания iNode-PSense V3

Модуль обеспечивает сбор измерительной информации и передачу ее по шине PM3.

iNode-PM3 обеспечивает контроль следующих параметров сети:

Частота сетевого напряжения;
Действующее (TrueRMS) напряжение фаз L1-L3;
Действующий (TrueRMS) ток фаз L1-L3, суммарный ток по трем фазам;
Полная мощность фаз L1-L3, суммарная полная мощность по трем фазам;
Активная мощность фаз L1-L3, суммарная активная мощность по трем фазам;
Реактивная мощность фаз L1-L3, суммарная реактивная мощность по трем фазам;
Коэффициенты мощности нагрузки фаз L1-L3;
Коэффициенты искажения синусоидальности напряжения и тока фаз L1-L3;
Углы между напяжением и током;
Контроль чередования фаз;
Учёт активной и реактивной энергии.

ВНИМАНИЕ! Модуль iNode-PM3 не является зарегистрированным средством измерения, и обеспечивает технологический контроль параметров однофазной/трехфазной сети электропитания с заданной точностью измерения

Основные особенности модуля iNode-PM3

Непосредственное подключение и измерение напряжений и частоты 3-х фаз сети, имеющих общий нейтральный проводник
Изменение токов 3-х фаз сети с применением трансформаторов тока типа XH‐SCT‐T10 50A/100mA и др.
Вычисление полной, активной и реактивной мощностей фаз и суммарно по трем фазам
Вычисление коэффициентов мощностей нагрузки фаз
Измерение температуры модуля и температурная компенсация результатов измерений
Низкая погрешность измерений (не более 1% для токов, 0,5% для напряжений и не более 0,25% для частоты напряжений)
Возможность электропитания модуля по шине PM3 непосредственно от iNode-PSense (не более 7 модулей)
Конструкция предусматривает установку на стандартную монтажную DIN-рейку шириной 35 мм

Техническая спецификация модуля iNode-PM3

Параметры измерения частоты, напряжения и тока:
- Диапазон измерения частоты сети: 40..100 Гц
- Погрешность измерения частоты сети: ±0,25 %
- Диапазон измерения действующего (TrueRMS) значения напряжения: 0..420 В
- Погрешность измерения напряжения: ±0,5 %
- Диапазон измерения действующего (TrueRMS) значения тока: 0..1500 А, при использовании соответствующих трансформаторов тока* (диапазон измерения может быть увеличен по согласованию с заказчиком)
- Погрешность измерения тока: ±1 %

Условия работы:
- Рабочая температура окружающего воздуха (при относительной влажности воздуха не более 85 %, без конденсации влаги): от -40 °С до +50 °С
- Степень защиты по ГОСТ 14254 - IP 20
Размеры и масса:
- Габаритные размеры ВxШxД - не более 90 х 70 х 36 мм
- Масса - не более 0,1 кг
