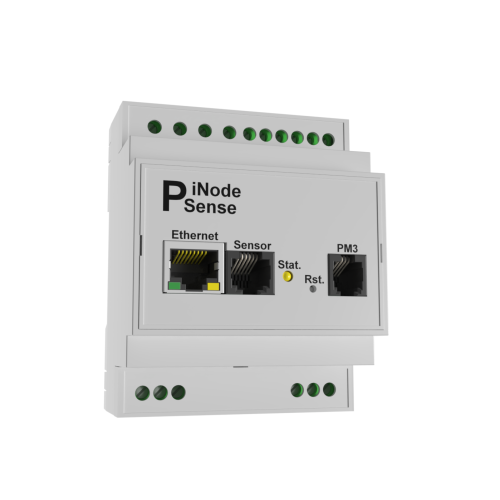

iNode-PSense — сетевое WEB/SNMP-устройство контроля параметров электропитания, предназначенное для технологического контроля параметров однофазной/трехфазной сети переменного тока, а также контроля параметров окружающей среды, дискретных датчиков, и управления исполнительными механизмами через сети Ethernet (или Интернет) по протоколам SNMP, HTTP(WEB).

Варианты исполнения устройства:

• iNode-PSense - для использования с трансформаторами тока с номинальным током вторичной обмотки 100мА
• iNode-PSense (5A) - для использования с трансформаторами тока с номинальным током вторичной обмотки 5А.

iNode-PSense обеспечивает контроль следующих параметров сети:

• Частота сетевого напряжения;
• Действующее (TrueRMS) напряжение фаз L1-L3;
• Действующий (TrueRMS) ток фаз L1-L3, суммарный ток по трем фазам;
• Полная мощность фаз L1-L3, суммарная полная мощность по трем фазам;
• Активная мощность фаз L1-L3, суммарная активная мощность по трем фазам;
• Реактивная мощность фаз L1-L3, суммарная реактивная мощность по трем фазам;
• Коэффициенты мощности нагрузки фаз L1-L3;
• Коэффициенты искажения синусоидальности напряжения и тока фаз L1-L3;
• Углы между напяжением и током;
• Контроль чередования фаз;
• Учёт активной и реактивной энергии.

Отличительные особенности:

• Предельно широкий диапазон рабочего напряжения (100…350 (450)В переменного тока);
• Контроль параметров подключенной однофазной/трехфазной электрической сети переменного тока с обеспечением доступа к измеренным данным через сеть Ethernet (Internet), используя такие протоколы как SNMP, XML, JSON, WEB (HTTP);
• Непосредственное подключение до 2-х дискретных датчиков (дыма, открытия дверей, “сухих” контактов охранной/пожарной сигнализаций, термостатов и иных контактов, работающих по принципу "замкнуто-разомкнуто");
• Телеметрический IP контроль температуры (1 датчик), влажности и температуры точки росы (при подключении соответствующих датчиков TSensorEnc, TSensorSt, HSensorEnc по цифровому интерфейсу на расстояние до 18 метров (при использовании активного разветвителя I2C Expander)), возможность установки порогов срабатывания аварийной сигнализации для измеряемых параметров;
• Встроенный силовой релейный выход с номинальным током коммутации 3А при напряжении до 250 В переменного тока;
• Возможность программирования пользователем логики работы релейных выходов в зависимости от состояния датчиков;
• Встроенные ионисторы для автономной работы при кратковременных отключениях электропитания;
• Устройство имеет встроенные часы реального времени (RTC), что позволяет использовать актуальные временные метки для записей журнала событий;
• Функция автоматической синхронизации системного времени (в том числе в исполнении без часов реального времени) с NTP сервером времени;
• Устройство поддерживает работу по протоколам SNMP версии v1 v2c v3, Syslog, Telnet (режим командной строки), SSH (режим командной строки), MQTT, ModBus/TCP;
• Устройство может быть удаленно сконфигурирован через графический WEB интерфейс или по протоколу SNMP;
• Функция отправки SNMP ловушек (трапов) при возникновении событий;
• Функция автоматической отправки сообщений через сервер электронной почты на заданный e-mail адрес;
• Функция встроенного Telegram Bot для управления адаптером и получения сообщений журнала событий;

• Функция сохранения в энергонезависимой памяти и отображения в графическом виде измерительной информации параметров сети и подключенных датчиков (размер памяти для записи информации - до 196000 точек измерений);
• FirmWare может быть обновлено через Ethernet через встроенный WEB интерфейс;
• Для наших OEM партнеров возможно изменение дизайна HTML страниц WEB интерфейса

Устройство обеспечивают работу по следующим протоколам:

• WEB (HTML)
  Значения параметров и состояния датчиков доступны по HTTP протоколу в виде WEB-страницы. Данные на странице автоматически обновляются каждые 3 секунды
• XML
  Состояния всех подключенных датчиков, значения измеряемых параметров оборудования доступны по HTTP протоколу в виде XML файлов
• JSON
  Состояния всех подключенных датчиков, значения измеряемых параметров оборудования доступны по HTTP протоколу в виде текстовых файлов формата JSON
• SNMP
  SNMP это протокол управления сетями связи на основе архитектуры TCP/IP, работающий на транспортном уровне по протоколу UDP. Устройство поддерживает контроль и управление по протоколу SNMP v1 v2c v3
• Аварийные сообщения
  • SNMP Traps
    Генерируемые устройством аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем IP адрес по протоколу SNMP, если служба SNMP включена
  • E-mail
    Генерируемые устройством аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем адрес электронной почты по протоколу SMTP, если данная функция указана в настройках устройства
  • Syslog
    Генерируемые устройством аварийные и информационные сообщения незамедлительно отправляются на установленный пользователем Syslog сервер
  • Telegram Bot
    Генерируемые устройством аварийные и информационные сообщения незамедлительно отправляются пользователю посредством использования Telegram бота

Интерфейсы для подключения датчиков и оборудования

• Дискретные входы
  Дискретные входы – предназначены для контроля состояния дискретных датчиков
• Релейный выход
  Релейный выход – представляет собой силовые перекидные контакты встроенного реле, позволяющие управлять слаботочной (до 3-х Ампер) сетевой нагрузкой
• Sensor
  Интерфейс Sensor, для подключения цифровых датчиков контроля параметров окружающей среды (4 датчика температуры I2C, 4 датчика температуры 1-Wire, датчика влажности и температуры
• Трансформаторы тока
  Клеммные блоки, предназначенные для подключения 3-х трансформаторов тока, обеспечивающих измерение действующих значений фазных токов

Техническая спецификация устройства iNode-PSense

• Параметры электропитания:

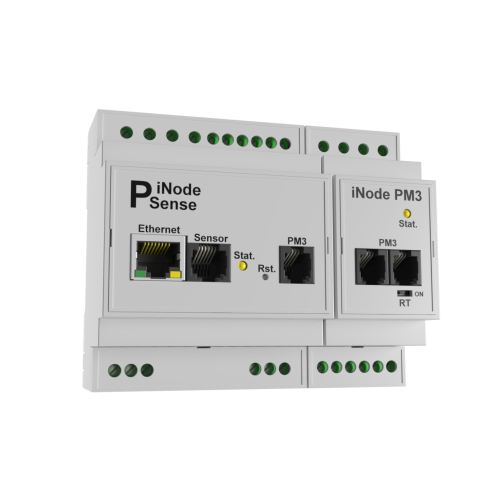

  • Потребляемая мощность - не более 3 Вт (с модулями расширения iNode PM3 - не более 10 Вт)
  • Рабочий диапазон напряжения питания:
    • вход электропитания переменного тока: однофазная/трехфазная сеть 100...350 В 45-65 Гц
  • Защита от перегрузок по току и коротких замыканий
  • Защита входа постоянного тока от смены полярности
  • Защита входов питания от импульсных перенапряжений
  • Напряжение изоляции между входом электропитания и цифровой частью схемы: не менее 3000 В постоянного тока
  • Напряжение изоляции между входом электропитания и трансформаторами тока: нет
• Количество подключаемых модулей расширения iNode PM3: не более 7
• Сетевой интерфейс

  • Ethernet 100BASE-TX 10/100/1000 Mbit совместимый, разъем RJ45

  • WiFi IEEE 802.11 b/g/n
    • режим станции;
    • режим точки доступа (на 2 подключения), протоколы авторизации: WPA-PSK/WPA2-PSK

• Поддерживаемые сетевые протоколы
  • Встроенный HTTP/HTTPS сервер, TCP, UDP, TLS, ICMP, DNS, DHCP, SNTP, SMTP, SNMP v1 v2c v3, Syslog, Telnet (режим командной строки), SSH(режим командной строки), MQTT, ModBus/TCP
• Интерфейс датчиков:
  • I2C, 1-Wire, разъем RJ-12
• Параметры дискретных входов:
  • Напряжение на зажимах клеммных блоков: 12 ± 1 В
  • Внутреннее сопротивление дискретного входа: 2,7 кОм
  • Максимально допустимое сопротивление дискретного датчика: 4,0 кОм
• Максимальная коммутационная способность релейного выхода:
  • 3A @ 30 VDC, 3A @ 250 VAC
• Параметры измерения частоты, напряжения и тока:
  • Диапазон измерения частоты сети: 40..100 Гц
  • Погрешность измерения частоты сети: ±0,25 %
  • Диапазон измерения действующего (TrueRMS) значения напряжения: 0..420 В
  • Погрешность измерения напряжения: ±1 %
  • Диапазон измерения действующего (TrueRMS) значения тока: 0..1500 А, при использовании соответствующих трансформаторов тока*
  • Погрешность измерения тока: ±1 %
• Условия работы:
  • Диапазон рабочих температур (при относительной влажности воздуха не более 85 %, без конденсации влаги): от -40 °С до +50 °С
  • Степень защиты по ГОСТ 14254: IP 20
• Размеры и масса:
  • Габаритные размеры - не более 90x70x58 мм
  • Масса - не более 0,43кг

* Трансформаторы тока должны обеспечивать напряжение на входах подключения трансформаторов тока устройства не более Uтт=0,15 В. Расчет напряжения производится по формуле Uтт=Iтт*Ki, где Iтт- ток вторичной обмотки трансформатора тока при максимальном токе первичной обмотки, Ki – коэффициент трансформации входов устройства (указан на этикетке устройства)
