Сетевые адаптеры серии iNode-Mini предназначены для дистанционного управления по сетям WiFi или Ethernet релейными выходами, передачи состояния дискретных датчиков, контроля параметров окружающей среды.

Доступ к настройкам и параметрам адаптеров можно получить через WEB интерфейс браузера или с помощью программного обеспечения, поддерживающего работу по протоколам HTTP(JSON) или SNMP.

Сетевые адаптеры серии iNode-Mini имеют системные настройки, позволяющие устанавливать связь между собой и с устройствами Node-Relay DIN и Node-Sense DIN по протоколу TCP/IP, что позволяет пользователю организовывать их работу в режиме удлинителя дискретных датчиков (“сухих” контактов) через сети Ethernet.

При этом адаптеры производят непрерывный контроль наличия сетевого подключения, и автоматически восстанавливают работу после возобновления подключения, в случае если связь была нарушена.

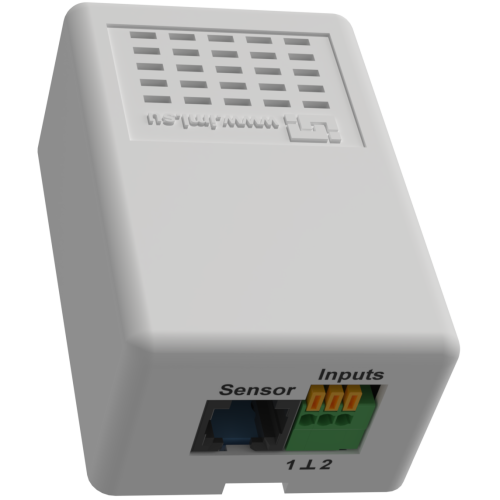

 Описание адаптера iNode-Mini-S:

• Интерфейсы связи:
  • Ethernet 10/100BASE-TX
  • WiFi IEEE802.11b/g/n
• Непосредственное подключение к адаптеру до 2-х дискретных датчиков (дыма, открытия дверей, “сухих” контактов охранной/пожарной сигнализаций, термостатов и иных контактов, работающих по принципу "замкнуто-разомкнуто") с обеспечением доступа к ним через сети Ethernet (Internet), WiFi, используя такие протоколы как SNMP, HTTP (web, JSON), и другие
• Телеметрический IP контроль температуры (до 4-х датчиков), влажности (при подключении соответствующих датчиков TSensorEnc, TSensorSt, HSensorEnc по цифровому интерфейсу), возможность установки порогов срабатывания аварийной сигнализации для измеряемых параметров
• Возможность отправки пользовательских HTTP запросов на указанный адрес при смене состояния дискретных входов
• Дискретные входы адаптера имеют групповую гальваническую развязку от остальной части адаптера (напряжение изоляции - 1000 В)
• Широкий диапазон напряжений электропитания адаптера (9..60 В), поддержка электропитания адаптера по стандарту PoE (IEEE 802.3af-2003, IEEE 802.3at-2009)
• Возможность настройки каждого дискретного входа адаптера для работы по протоколу TCP/IP в паре с устройствами iNode-Relay DIN, iNode-Mini-R для реализации функции удаленных “сухих” контактов
• Программные часы с возможностью обновления времени по протоколу SNTP
• Встроенный журнал событий
• Поддержка протоколов SNMP версий 1, 2С, 3
• Адаптер может быть удаленно сконфигурирован через графический WEB интерфейс, по протоколам SNMP, Telnet
• Функция отправки SNMP трапов при возникновении события
• Функция автоматической отправки сообщений через сервер электронной почты на заданный E-mail адрес
• Функция встроенного Telegram Bot для управления адаптером и получения сообщений журнала событий
• Возможность обновления встроенного ПО из рабочего режима адаптера

 Адаптер обеспечивает работу по следующим протоколам:

• HTTP(S) (WEB(HTML))
  Значения параметров и состояния датчиков доступны по HTTP(S) протоколу в виде WEB-страницы. Данные на странице автоматически обновляются каждые 2 секунды
• JSON
  Состояния всех подключенных датчиков, значения измеряемых параметров оборудования доступны по HTTP протоколу в виде JSON файлов
• SNMP
  SNMP это протокол управления сетями связи на основе архитектуры TCP/IP, работающий на транспортном уровне по протоколу UDP. Адаптеры поддерживают контроль и управление по протоколу SNMP v1, v2C, v3
• TELNET
  Контроль и управление по протоколу TELNET в режиме командной строки (CLI)

Аварийные сообщения

• SNMP Traps
  Генерируемые адаптерами аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем IP адрес по протоколу SNMP, если служба SNMP включена
• E-mail
  Генерируемые адаптерами аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем адрес электронной почты, если данная функция указана в настройках адаптеров
• Syslog
  Генерируемые адаптерами аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем сервер Syslog, если служба Syslog включена
• Telegram Bot
  Генерируемые адаптерами аварийные и информационные сообщения отправляются через настроенный Telegram Bot заданным адресатам

Техническая спецификация адаптеров серии iNode-Mini-S

• Параметры электропитания:
  • Потребляемая мощность - не более 3,5 Вт
  • Рабочий диапазон напряжения питания: от 9 до 60 В (разъем 5,5x2,1 мм)
  • Рабочий диапазон напряжения питания PoE: от 23 до 60 В
  • Защита от перегрузок по току и коротких замыканий
  • Защита от смены полярности
  • Защита входов питания от импульсных перенапряжений
• Сетевые интерфейсы
  • Ethernet 10/100Mbit (разъем RJ45)
  • WiFi IEEE802.11b/g/n
• Поддерживаемые сетевые протоколы
  • HTTP, HTTPS, SNMP, SNTP, SMTP, DHCP, ICMP, TLS, Telnet(CLI), Syslog
• Параметры дискретных входов:
  • Напряжение на зажимах клеммных блоков: 12±1,5В
  • Внутреннее сопротивление дискретного входа: 2,6 кОм
  • Максимально допустимое сопротивление дискретного датчика: 5 кОм
  • Напряжения изоляции входов дискретных датчиков: 1 кВ
• Интерфейс датчиков:
  • I2C, разъем RJ-12
• Условия работы:
  • Рабочая температура окружающего воздуха (при относительной влажности воздуха не более 85 %, без конденсации влаги)
    • от -40 °С до +50 °С
  • Степень защиты по ГОСТ 14254
    • IP 20
• Размеры и масса:
  • Габаритные размеры - не более 70х46х31 мм
  • Масса - не более 0,07 кг
