iNode-Light — сетевой WEB/SNMP-адаптер, предназначенный для контроля параметров окружающей среды, дискретных датчиков, а также управления исполнительными механизмами через сети Ethernet (или Интернет) по протоколам SNMP, HTTP(WEB).

Варианты исполнений адаптера:

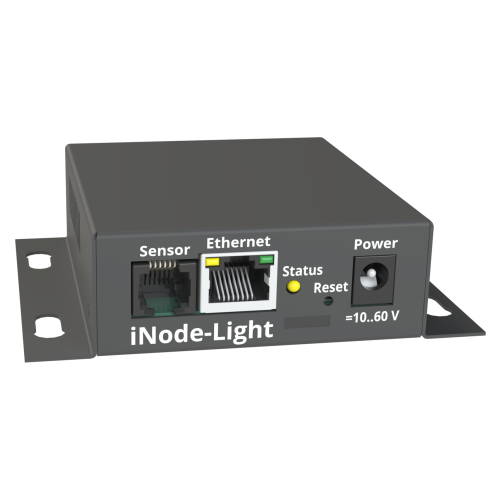

  • Исполнение в металлическом корпусе:
    • iNode-Light (M) - WEB/SNMP-адаптер с четырьмя дискретными входами, входом измерения постоянного напряжения, релейным выходом и цифровым интерфейсом датчиков;
    • iNode-Light POE (M) - WEB/SNMP-адаптер iNode-Light, оснащенный функцией электропитания по сети Ethernet (POE);
    • iNode-Light RTC (M) - WEB/SNMP-адаптер iNode-Light, оснащенный часами реального времени (RTC) с резервным электропитанием;
    • iNode-Light RTC POE (M) - WEB/SNMP-адаптер iNode-Light, оснащенный часами реального времени (RTC) и функцией электропитания по сети Ethernet (POE)

  • Исполнение в кожухе из термоусадочной трубки:
    • iNode-Light - WEB/SNMP-адаптер с четырьмя дискретными входами, входом измерения постоянного напряжения, релейным выходом и цифровым интерфейсом датчиков;
    • iNode-Light POE - WEB/SNMP-адаптер iNode-Light, оснащенный функцией электропитания по сети Ethernet (POE);
    • iNode-Light RTC - WEB/SNMP-адаптер iNode-Light, оснащенный часами реального времени (RTC) с резервным электропитанием;
    • iNode-Light RTC POE - WEB/SNMP-адаптер iNode-Light, оснащенный часами реального времени (RTC) и функцией электропитания по сети Ethernet (POE)

Доступные опции:

  • Часы: встроенные часы реального времени с резервным питанием, позволяющие вести журнал событий в реальном масштабе времени;
  • POE: электропитание адаптера по сети Ethernet при условии использования оборудования электропитания, поддерживающего POE (стандарты IEEE 802.3af-2003 и IEEE 802.3at-2009);

Отличительные особенности:

  • Предельно широкий диапазон рабочего напряжения (10…70 В постоянного, 20...50 В переменного);
  • Непосредственное подключение до 4-х дискретных датчиков (дыма, открытия дверей, “сухих” контактов охранной/пожарной сигнализаций, термостатов и иных контактов, работающих по принципу "замкнуто-разомкнуто") с обеспечением доступа к ним через сеть Ethernet (Internet), используя такие протоколы как SNMP, XML, JSON, WEB (HTTP);
  • Телеметрический IP контроль температуры (до 4-х датчиков), влажности (при подключении соответствующих датчиков TSensorEnc, TSensorSt, HSensorEnc по цифровому интерфейсу), возможность установки порогов срабатывания аварийной сигнализации для измеряемых параметров
  • Возможность подключения до 2-х модулей расширения LPN relay с дополнительными 4-мя силовыми релейными выходами;
  • Возможность программирования пользователем логики работы релейных выходов в зависимости от состояния датчиков;
  • Возможность измерения постоянного напряжения в диапазоне -75...75 В;
  • Адаптеры имеют (опционально) встроенные часы реального времени (RTC), что позволяет использовать актуальные временные метки для записей журнала событий;
  • Электропитание адаптера по сети Ethernet по технологии POE (опционально);
  • Функция автоматической синхронизации системного времени (в том числе в исполнении без часов реального времени) с NTP сервером времени;
  • Адаптер поддерживает работу по протоколу SNMP версии 1;
  • Адаптер может быть удаленно сконфигурирован через графический WEB интерфейс или по протоколу SNMP версии 1;
  • Функция отправки SNMP ловушек (трапов) при возникновении события;
  • Функция автоматической отправки сообщений через сервер электронной почты на заданный e-mail адрес;
  • Функция сохранения в энергонезависимой памяти (каждые 10 минут) и отображения в графическом виде измерительной информации подключенных датчиков (размер памяти для записи информации до 4-х дней);
  • Возможность отправки измерительных данных подключенных датчиков на удаленный сервер (например, сервер "Народный мониторинг", или любой другой с использованием форматов передачи данных по протоколу TCP проекта "Народный мониторинг");
  • FirmWare может быть обновлено через Ethernet с использованием TFTP соединения;
  • Для наших OEM партнеров возможно изменение дизайна HTML страниц WEB интерфейса

 Адаптер обеспечивают работу по следующим протоколам:

  • WEB (HTML)
    Значения параметров и состояния датчиков доступны по HTTP протоколу в виде WEB-страницы. Данные на странице автоматически обновляются каждые 3 секунды
  • XML
    Состояния всех подключенных датчиков, значения измеряемых параметров оборудования доступны по HTTP протоколу в виде XML файлов
  • JSON
    Состояния всех подключенных датчиков, значения измеряемых параметров оборудования доступны по HTTP протоколу в виде текстовых файлов формата JSON
  • SNMP
    SNMP это протокол управления сетями связи на основе архитектуры TCP/IP, работающий на транспортном уровне по протоколу UDP. Адаптеры поддерживают контроль и управление по протоколу SNMP v1
  • Аварийные сообщения
    • SNMP Traps
      Генерируемые адаптером аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем IP адрес по протоколу SNMP, если служба SNMP включена
    • E-mail
      Генерируемые адаптером аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем адрес электронной почты по протоколу SMTP, если данная функция указана в настройках адаптера

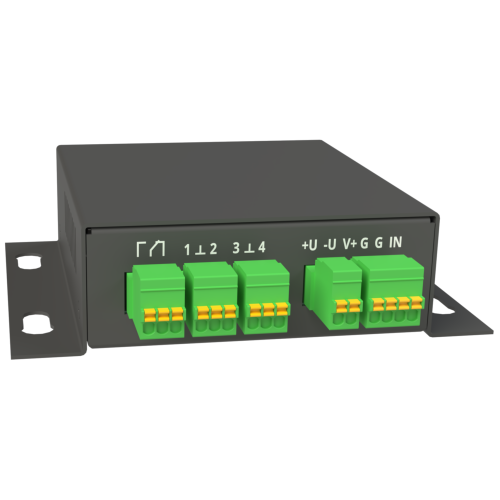

Интерфейсы для подключения датчиков и оборудования

  • Дискретные входы
    Дискретные входы – предназначены для контроля состояния дискретных датчиков
  • Релейные выходы
    Релейные выходы – представляют собой сигнальные перекидные контакты встроенных реле, позволяющие управлять слаботочной низковольтной нагрузкой
  • Sensor
    Интерфейс Sensor, для подключения цифровых датчиков контроля параметров окружающей среды (до 4-х датчиков температуры, датчика влажности и температуры, датчика давления и температуры, до 2-х модулей LPN relay )
  • vSense
    Вход измерения постоянного напряжения

Техническая спецификация адаптера iNode-Light

  • Параметры электропитания:
    • Потребляемая мощность - не более 2,5 Вт
    • Рабочий диапазон напряжения питания:
      • вход электропитания: от 10 до 70 В постоянного тока, от 20 до 50 В переменного тока
      • вход POE: от 21 до 70 В постоянного тока
    • Защита от перегрузок по току и коротких замыканий
    • Защита от смены полярности
    • Защита входов питания от импульсных перенапряжений
    • Напряжения изоляции между входом электропитания и входом POE (для iNode-Light POE, iNode-Light RTC POE): нет
    • Напряжения изоляции между входом электропитания и цифровой частью схемы:
      • для iNode-Light, iNode-Light RTC: нет
      • для iNode-Light POE, iNode-Light RTC POE: 1000 В постоянного тока
  • Сетевой интерфейс
    • Ethernet 10/100Mbit совместимый (10 Мбит/c), разъем RJ45
  • Поддерживаемые сетевые протоколы
    • TFTP, SNTP, SMTP, HTTP, SNMP, DHCP, ICMP
  • Интерфейс датчиков:
    • I2C(со встроенным усилителем), разъем RJ-12
  • Параметры дискретных входов:
    • Напряжение на зажимах клеммных блоков: 5±0,5В
    • Внутреннее сопротивление дискретного входа: 750 Ом
    • Максимально допустимое сопротивление дискретного датчика: 2,0 кОм
  • Максимальная коммутационная способность релейного выхода:
    • 1A @ 24 VDC, 0,3 A @ 60 VDC, 0,5A @ 125 VAC
  • Параметры измерения постоянного напряжения:
    • Диапазон измерения: -75 В... 75В
    • Погрешность измерения: ±0,25%
  • Условия работы:
    • Диапазон рабочих температур (при относительной влажности воздуха не более 85 %, без конденсации влаги): от -40 °С до +50 °С
    • Степень защиты по ГОСТ 14254: IP 20
  • Размеры и масса:
    • Габаритные размеры (Д х Ш х В):
      • 95х96х27,5 мм - исполнение в металлическом корпусе
      • 95х62х20 мм - исполнение в кожухе из термоусадочной трубки
    • Масса - не более:
      • 0,24 кг - исполнение в металлическом корпусе
      • 0,11 кг - исполнение в кожухе из термоусадочной трубки
